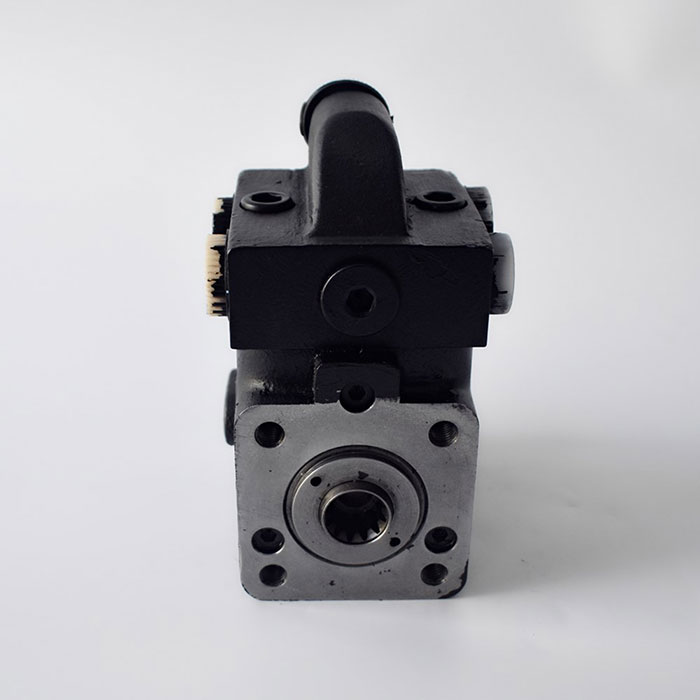

液液壓馬達種類壓轉向器的工作原理

工作原理：

1、中間位置時（方向盤不轉動時）。油泵來的油經轉向器內部回油箱。

2、動力轉向時，油泵來的油經隨動閥回轉液壓馬達進入擺線針輪嚙合付（計量馬達），推動轉子跟隨方向盤轉動，視方向盤轉向轉角的大小、定向、定量的將液壓油壓入油缸的左腔或右腔，推動導向輪實現動力轉向。油缸另一側的油經隨動閥回油箱。

3、人力轉向，當發動機熄火時，靠人力操作方向盤，通過轉向器內的閥芯、撥銷、聯動軸驅動計量馬達的轉子轉動，計量馬達將液壓油壓入油缸，推動導向輪實現人力轉向。

油缸兩腔的容積差可通過回油口由油箱補給。由于轉向器用于重型速度較低的車輛，為防止方向盤打手，結構型式設計成開心無反應結構，作用在導向輪上的外力傳不到方向盤上，駕駛員無道路感覺。
